KHỚP NỐI MỀM ROTEX R48

(1 đánh giá)

Mã sản phẩm : R48

Xuất xứ : ROTEX - GERMANY

Bảo hành : 6 tháng

Giá sản phẩm : Vui lòng gọi

Chi tiết

THÔNG SỐ KỸ THUẬT

Khớp nối Rotex dùng để kết nối trục động cơ với trục vào của hộp giảm tốc (hộp số). Khớp nối mềm Rotex do hãng KTR sản xuất tại Đức, sử dụng rộng rãi trên nhiều ứng dụng: Quạt làm mát, máy nén khí, bơm thủy lực, bơm hút chân không, máy bơm nước.....

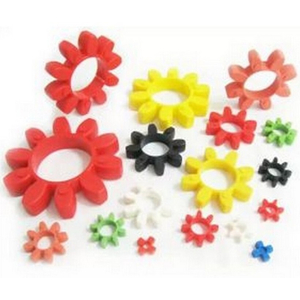

Khớp nối mềm Rotex có độ cứng rất cao, moment xoắn cực đại lên đến 56000 Nm, sử dụng cho động cơ có công suất trên 1000 kW. Vòng đệm cao su giảm chấn khớp nối Rotex(the elastomer Spider) được thiết kế dạng hoa khế, có chức năng giảm xóc linh hoạt, bảo vệ các ngàm răng của khớp nối, độ cứng của vòng đệm giảm chấn Shore chuẩn: 92 Sh-A (màu cam) và 98/95 Sh-A (màu lilac).

Khớp nối Rotex tiêu chuẩn 98-95 SH A (T-PUR) – Hub 1 (Vật liệu: Nhôm hoặc Gang)

Size	Torque [Nm]		Dimensions [mm]
Size	TKN	TKmax	dmax	DH	D	L
ROTEX 19	17	34	19	41	32	66
ROTEX 24	60	120	24	56	40	78
ROTEX 28	160	320	28	66	48	90
ROTEX 38	325	650	40	80	66	114
ROTEX 42	450	900	45	95	75	126
ROTEX 48	525	1050	52	105	85	140
ROTEX 55	685	1370	60	120	98	160
ROTEX 65	940	1880	70	135	115	185
ROTEX 75	1920	3840	80	160	135	210
ROTEX 90	3600	7200	97	200	160	245
ROTEX 100	4950	9900	115	225	180	270
ROTEX 110	7200	14400	125	255	200	295
ROTEX 125	10000	20000	145	290	230	340
ROTEX 140	12800	25600	160	320	255	375
ROTEX 160	19200	38400	185	370	290	425
ROTEX 180	28000	56000	200	420	325	475

Khớp nối Rotex Hub 1a-1b

Size	Hub	Torque [Nm]		Dimensions [mm]
Size	Hub	TKN	TKmax	dmax	DH	L
ROTEX 19	1a	17	34	19	41	66
ROTEX 24	1a	60	120	24	56	78
ROTEX 28	1a	160	320	28	66	90
ROTEX 38	1a - 1b	325	650	40-48	80	114-164
ROTEX 42	1a - 1b	450	900	45-55	95	126-176
ROTEX 48	1a - 1b	525	1050	52-62	105	140-188
ROTEX 55	1a - 1b	685	1370	60-74	120	160-210
ROTEX 65	1a - 1b	940	1880	70-80	135	185-235
ROTEX 75	1a - 1b	1920	3840	80-95	160	210-260
ROTEX 90	1a - 1b	3600	7200	97-110	200	245-295
